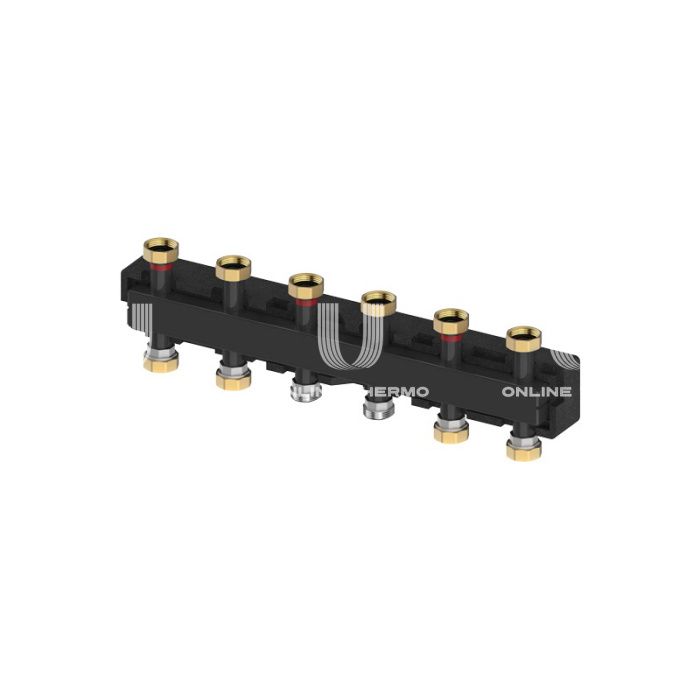

*Модульный распределительный коллектор Meibes M66301.31RU, до 85 кВт, конструкционная сталь

Поколение 8. Распределительные коллекторы Область применения Распределительные коллекторы Meibes (распределительные гребенки) изготавливаются из конструкционной углеродистой стали с черным лаковым покрытием с парами подключений сверху и снизу. Коллекторы идут в термоизоляции EPP блочного типа. Предлагаются три основные модификации с 2 (3), 3 (5), 4 (7) выходами на контуры потребителей, в скобках указано количество контуров с учётом задействованных нижних подключений, которые могут быть задействованы дополнительно. Основным назначение данных коллекторов является распределение теплоносителя от основного источника нагрева (котла) между контурами (без смешивания подающей и обратной линий) на несколько потребителей тепла (более одного) с разными параметрами (температурный график, гидравлическое сопротивление, расход теплоносителя). Условия эксплуатации Закрытая система отопления (не должно быть открытого доступа атмосферного воздуха к теплоносителю) Максимальный расход теплоносителя через тракт коллектора не должен превышать величину 3 м 3 /ч Для отопительных систем мощностью до 85 кВт при ΔT= 25°C (3 м 3 /час) / до 70 кВт при ΔT= 20°C (3 м 3 /час). Максимальное рабочее давление: 6 бар Максимальная рабочая температура: 110 °С Верхние подключения 1 1/2" НГ (накидкая гайка) с плоским уплотнением EPDM Нижняя центральная пара подключений 1 1/2" НР под плоское уплотнение Остальные нижние подключения заглушены и имеют присоединение 1 1/2" НГ (накидкая гайка). ΔT, °C Q max , кВт G max , м 3 /час 10 35 3 15 52 3 20 70 3 25 85 3
