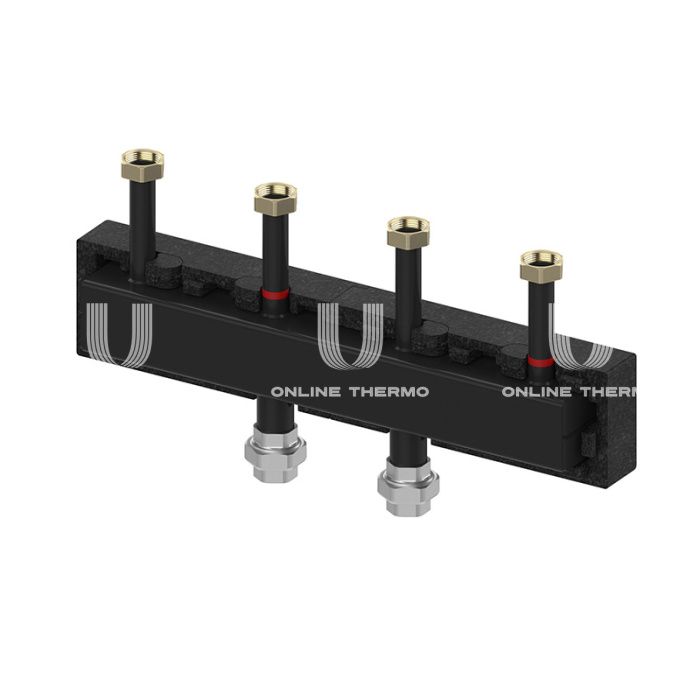

Модульный распределительный коллектор Meibes M66301.80, до 130 кВт, конструкционная сталь

Поколение 8+. Распределительные коллекторы Область применения Распределительные коллекторы Meibes (распределительные гребенки) изготавливаются из конструкционной углеродистой стали с черным лаковым покрытием с парами подключений сверху к потребителям и снизу с подключениями к гидрострелке (источнику отопления). Коллекторы идут в термоизоляции EPP блочного типа. Предлагаются две основные модификации с 2 или 3 выходами на контуры потребителей. Основным назначение данных коллекторов является распределение теплоносителя от основного источника нагрева (котла) между контурами (без смешивания подающей и обратной линий) на двух или трех потребителей тепла с разными параметрами (температурный график, гидравлическое сопротивление, расход теплоносителя). Условия эксплуатации Закрытая система отопления (не должно быть открытого доступа атмосферного воздуха к теплоносителю) Максимальный расход теплоносителя через тракт коллектора не должен превышать величину 4.5 м 3 /ч Для отопительных систем мощностью до 130 кВт при ΔT= 25°C (4.5 м 3 /час) / до 105 кВт при ΔT= 20°C (4.5 м 3 /час) Максимальное рабочее давление: 6 бар Максимальная рабочая температура: 110 °С Верхние подключения 1 1/2" НГ (накидная гайка) с плоским уплотнением EPDM Нижняя пара подключений 1 1/2" НР (разборное соединение) ΔT, °C Q max , кВт G max , м 3 /час 15 80 4.5 20 105 4.5 25 130 4.5
