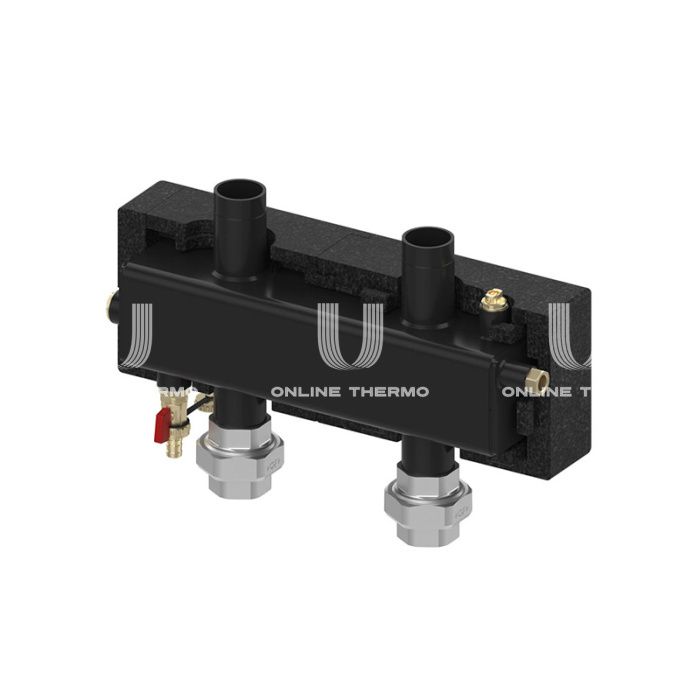

Гидравлический разделитель (гидрострелка) Meibes для насосных групп V-UK/V-MK, Поколение 8+, до 130 кВт, конструкционная сталь

Поколение 8+. Гидравлическая стрелка до 130 кВт Гидрострелка (гидравлическая стрелка, гидравлический разделитель), в первую очередь, используется для того, чтобы предотвратить воздействие насосов потребителей тепла на насосы котла (котлов) и наоборот. Также гидравлический разделитель выполняет функции сепарации воздуха и шламоуловителя. Дополнительно можно установить магнитные уловители для улавливания металлических частиц. Благодаря гидравлической стрелке можно корректно выстроить работу сложной котельной установки, значительно повысив КПД работы котельной. Гидрострелка Meibes изготавливается из конструкционной углеродистой стали с окрашенным покрытием и идет в термоизоляции EPP блочного типа. В комплектацию входит кран Маевского, кран для слива шлама, также имеется заглушенный патрубок в боковой части для установки магнитного уловителя (опция). Данный разделитель может устанавливаться как в горизонтальном, так вертикальном положении, а для крепления рекомендуется использовать комплект консолей (артикул M66337.10). Подключение к распределителю/контуру: 1 1/2" НР Межосевое расстояние подключений 200 мм Подключение к источнику (котлу): 1 1/2" ВР (разборное соединение) Условия эксплуатации Закрытая система отопления (не должно быть открытого доступа атмосферного воздуха к теплоносителю) Максимальный расход теплоносителя через тракт коллектора не должен превышать величину 4.5 м 3 /ч Подходит для монтажа на распределительных коллекторах Meibes поколения 8+ (до 135 кВт). Максимальное рабочее давление: 6 бар Максимальная рабочая температура: 110 °С Монтаж в вертикальном или горизонтальном положении ΔT, °C Q max , кВт G max , м 3 /час 15 80 4.5 20 105 4.5 25 130 4.5
