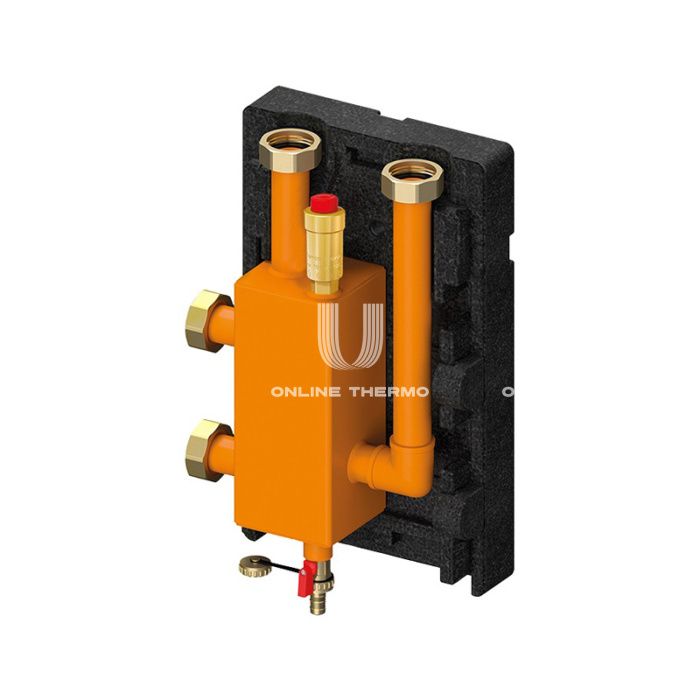

Гидравлический разделитель (гидрострелка) Meibes MHK 25 DN25, Поколение 8, до 60 кВт, конструкционная сталь

Поколение 8. Гидравлические стрелки Область применения Гидрострелка (гидравлическая стрелка, гидравлический разделитель), в первую очередь, используется для того, чтобы предотвратить воздействие насосов потребителей тепла на насосы котла (котлов) и наоборот. Также гидравлический разделитель выполняет функции сепарации воздуха (система Honeycomb – сотовая структура) и шламоуловителя, дополнительно можно установить магнитные уловители для улавливания металлических частиц. Благодаря гидравлической стрелке можно корректно выстроить работу сложной котельной установки, значительно повысив КПД работы котельной. Использование гидравлического разделителя в котельной с конденсационными котлами позволяет обеспечить длительный срок эксплуатации и выход на максимальную мощность. Гидрострелка Meibes изготавливается из конструкционной углеродистой стали с окрашенным покрытием и идет в термоизоляции EPP блочного типа. В комплектацию входит автоматический воздухоотводчик, кран для слива шлама. Также имеются две заглушенные гильзы в донной части для установки магнитных уловителей (опция). Подключение к распределителю/контуру: 1 1/2" HГ (плоское уплотнение) Межосевое расстояние подключений 125 мм Подключение к источнику (котлу): 1 1/2" НГ (DN 25) или 2" НГ (DN 32) Условия эксплуатации Закрытая система отопления (не должно быть открытого доступа атмосферного воздуха к теплоносителю) Максимальный расход теплоносителя через тракт коллектора не должен превышать величину 3 м 3 /ч Подходит для монтажа на распределительных коллекторах Meibes поколения 8. Обращайте внимание на соответствие подключений подающей и обратной линий! Максимальное рабочее давление: 6 бар Максимальная рабочая температура: 110 °С Монтаж строго в вертикальном положении ΔT, °C Q max , кВт G max , м 3 /час 10 35 3 15 52 3 20 70 3 25 85 3 Предлагаются две модели гидравлических стрелок для Meibes. Поколение 8 Артикул M 66391.2RU : MHK 25 (2 м 3 /час, 60 кВт при ΔT =25°C) Артикул M 66391.3RU : MHK 32 (3 м 3 /час, 85 кВт при ΔT =25°C)
